海洋工程铝合金牺牲阳极使用方法及场景适配技巧
海洋环境是金属构筑物腐蚀最严重的场景之一，海水的高盐度、高湿度、强氧化性，以及海洋生物附着、潮汐冲刷等因素，会加速钢铁、不锈钢等金属的腐蚀，严重影响海洋工程设施（如钢桩、海洋平台、海底管道、船舶等）的使用寿命和安全运行。铝合金牺牲阳极凭借其电流效率高、理论电容量大、耐氯离子腐蚀、环保无毒等优势，成为海洋工程阴极保护的首选材料。本文结合海洋工程的不同场景，详细介绍铝合金牺牲阳极的使用方法、场景适配技巧、安装要点及海洋环境下的特殊维护措施，为海洋工程防腐施工提供实操指导。
海洋工程场景复杂多样，不同场景的腐蚀环境、构筑物结构差异较大，因此铝合金牺牲阳极的使用需坚持“场景适配、精准选型、规范安装、长效维护”的原则，根据具体场景的特点，优化阳极选型、布置方式及安装工艺，确保保护效果达标。首先，需明确海洋工程的主要应用场景，包括海洋钢桩（码头、桥梁）、海洋平台（海上风电、油气平台）、海底管道、船舶（船体、压载水舱）等，不同场景的腐蚀特点及阳极使用要求各不相同。
在阳极选型环节，海洋场景需优先选用适配高氯离子环境的铝合金牺牲阳极，常用的为Al-Zn-In系、Al-Zn-In-Mg-Ti系，其中Al-Zn-In-Mg-Ti系阳极添加了镁、钛等合金元素，抗微生物腐蚀能力更强，适用于海洋生物附着密集的区域，如浅海码头、海上平台等；Al-Zn-In系阳极电流效率高、溶解均匀，适用于深海、海底管道等场景。选型时需结合场景的腐蚀强度、保护年限、构筑物表面积，计算阳极的数量、重量及布置间距，例如某海上风电导管架水下裸钢面积8000m²，位于高阻区，取保护电流密度140mA/m²，设计寿命25年，计算得阳极用量约12.8吨。同时，需根据构筑物的结构形态，选择合适的阳极形状，如钢桩、海底管道选用镯式、块状阳极，海洋平台选用板状、支架式阳极，船舶压载水舱选用小型块状阳极。
海洋场景下，被保护体的预处理需重点考虑海水腐蚀的特殊性，确保预处理效果满足阳极安装要求。对于钢桩、海洋平台等外露构筑物，预处理需采用喷砂除锈，达到Sa2.5级标准，去除表面的铁锈、氧化皮、油污及海洋生物附着物，露出金属基体；对于海底管道、船舶船体等水下构筑物，预处理需在陆地完成，除锈后及时涂覆底层防腐涂层，避免运输、安装过程中受到海水侵蚀；对于焊接接头、法兰等关键部位，需额外打磨清理，确保连接面洁净，降低接触电阻。预处理完成后，需在非连接区域补涂防腐涂层，涂层厚度需符合设计要求，避免非保护区域腐蚀，减轻阳极的保护负担。
不同海洋场景的阳极安装方法存在差异，需结合场景特点优化安装工艺，确保阳极固定牢固、电流传输顺畅。海洋钢桩场景的安装要点：钢桩作为码头、桥梁的核心承重结构，腐蚀主要集中在水下全浸区、潮差区，阳极需优先安装在低水位以下≥1.2m、距泥面≥1.5m的区域，避开潮差区（干湿交替带），减少阳极消耗。安装时采用水下焊接方式，将块状阳极沿钢桩周向均匀分布，每桩周向布置4-8块，纵向间距3-5m，焊接时采用铜热熔焊（Cadweld/Exoweld）连接阳极芯棒与主电缆，确保焊点饱满光滑、无气孔，连接电阻<0.01Ω。焊接完成后，对焊点进行三重防腐处理：涂覆厚层导电环氧密封膏、覆盖高性能热缩套（带热熔胶层）、缠裹耐海水双屏蔽电缆，防止焊点被海水腐蚀。
海洋平台场景的安装要点：海洋平台结构复杂，包括导管架、平台甲板、桩靴等部位，腐蚀风险较高，阳极需采用支架式安装，支架高度距平台结构表面10-15cm，避免电流被屏蔽。根据平台结构分段布置阳极，每10-15米一组，全浸区密集布设，飞溅区通过支架固定阳极确保稳定性，平台底部桩靴、泥面附近密集布设阳极，克服深层砂层、岩层区域的高电阻率影响。阳极与平台结构的连接可采用焊接或螺栓固定，螺栓选用钛合金材质，避免异种金属接触导致电偶腐蚀，连接部位涂覆导电膏，外包绝缘防腐层。

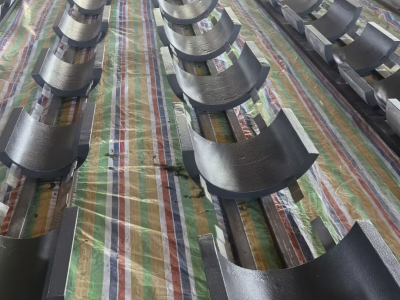

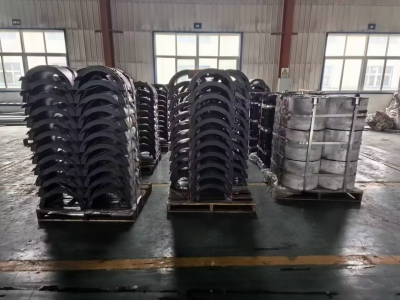

海底管道场景的安装要点：海底管道长期处于全浸海水环境，受水流冲刷、泥沙淤积影响较大，阳极优先选用镯式阳极，分体安装，用钛合金抱箍锁紧，确保360°贴合管道，避免水流冲击导致阳极松动。每公里管道布置8-12支阳极，间距80-120m，安装时需确保阳极与管道表面贴合紧密，连接电阻<0.01Ω，同时在阳极表面缠裹防海生物附着带，防止海洋生物附着阻碍电流输出。管道铺设过程中，需保护阳极不受机械损伤，避免阳极表面破损导致提前失效。
船舶场景的安装要点：船舶船体、压载水舱等部位的腐蚀主要来自海水浸泡、海水冲击及压载水的腐蚀，阳极需根据船舶结构合理布置。船体水下部分选用块状阳极，沿船体龙骨、船底均匀分布，间距2-4m，避免影响船舶航行；压载水舱选用小型块状阳极（如AT-1型，500×(115+135)×130mm，23.0kg），均匀布置在舱内底部，与舱壁焊接连接，确保保护电位均匀。安装时需注意避免阳极遮挡船舶的推进器、舵等关键部件，焊接时控制焊接电流，避免高温烧损船体钢板。
海洋环境下的阳极安装，还需注意施工环境的特殊性，做好安全防护和施工质量控制。水下安装时，施工人员需具备相应的水下作业资质，佩戴专业的水下防护装备，确保施工安全；焊接作业需在水下无水环境中进行，避免海水影响焊接质量；安装过程中，需用水平仪、卷尺等工具精准定位阳极位置，确保布置均匀、间距符合设计要求；安装完成后，需进行水下检测，确认阳极固定牢固、连接可靠，无松动、破损。
海洋环境下的阳极维护，需结合海洋环境的腐蚀特点，制定高频次、针对性的维护计划，确保阳极持续发挥保护作用。日常维护主要包括以下内容：一是定期巡检，船舶每次靠港、海洋平台每月巡检一次，检查阳极外观、海生物附着情况、电缆连接状态，及时清理阳极表面的海生物、泥沙等附着物，避免阻碍电流输出；二是定期检测，每6个月进行一次全面检测，包括被保护体的保护电位、阳极剩余厚度、接地电阻，采用参比电极（银/氯化银电极优先，抵抗海水干扰）测量电位，确保电位稳定在-0.85~-1.10V（vs.Cu/CuSO₄）；三是极端天气应对，台风、风暴潮等极端天气后，增加临时检测，排查阳极是否因碰撞、冲刷导致松动、破损，及时修复或更换；四是阳极更换，当阳极剩余重量≤初始重量的20%，或保护电位连续3次检测正于-0.85V，整改后仍不达标时，需及时更换阳极，更换时选用同型号、同规格阳极，施工工艺与初始安装一致，更换后重新检测验收。
此外，海洋场景下使用铝合金牺牲阳极，还需注意以下特殊事项：一是避免异种金属接触，钢-铝连接处需加铝垫片，禁止直接用碳钢螺栓固定，防止电偶腐蚀；二是控制阳极的溶解速度，避免阳极局部坑蚀，若发现阳极局部穿孔、溶解不均匀，需排查阳极质量或安装位置，及时更换优质阳极；三是防范杂散电流干扰，海洋工程附近若有高压输电线、电气化铁路，需每半年检测杂散电流，若发现杂散电流导致阳极异常消耗，需安装极性排流器将杂散电流导走；四是阳极的储存与运输，海洋工程用阳极多为大型块状、镯式阳极，储存时需放在干燥、通风的仓库，避免雨水浸泡、潮湿环境引发自腐蚀，运输时避免剧烈碰撞，用木箱或托盘包装，防潮纸包裹，箱内填充防震材料，与酸碱物质隔离存放。
结合实际案例，温州LNG接收站码头工程采用AI-3型130kg铝合金牺牲阳极，沿钢管桩周向均匀布置，间距3m，安装后腐蚀速率降低80%以上，保护年限超25年，全生命周期成本节省320万元，维护时间减少120天，充分体现了铝合金牺牲阳极在海洋工程中的应用优势。实践证明，只要根据海洋不同场景的特点，精准选型、规范安装、科学维护，就能充分发挥铝合金牺牲阳极的阴极保护作用，有效延长海洋工程设施的使用寿命，降低防腐维护成本，保障海洋工程的安全稳定运行。
海洋工程铝合金牺牲阳极使用方法及场景适配技巧
海洋环境是金属构筑物腐蚀最严重的场景之一，海水的高盐度、高湿度、强氧化性，以及海洋生物附着、潮汐冲刷等因素，会加速钢铁、不锈钢等金属的腐蚀，严重影响海洋工程设施（如钢桩、海洋平台、海底管道、船舶等）的使用寿命和安全运行。铝合金牺牲阳极凭借其电流效率高、理论电容量大、耐氯离子腐蚀、环保无毒等优势，成为海洋工程阴极保护的首选材料。本文结合海洋工程的不同场景，详细介绍铝合金牺牲阳极的使用方法、场景适配技巧、安装要点及海洋环境下的特殊维护措施，为海洋工程防腐施工提供实操指导。
海洋工程场景复杂多样，不同场景的腐蚀环境、构筑物结构差异较大，因此铝合金牺牲阳极的使用需坚持“场景适配、精准选型、规范安装、长效维护”的原则，根据具体场景的特点，优化阳极选型、布置方式及安装工艺，确保保护效果达标。首先，需明确海洋工程的主要应用场景，包括海洋钢桩（码头、桥梁）、海洋平台（海上风电、油气平台）、海底管道、船舶（船体、压载水舱）等，不同场景的腐蚀特点及阳极使用要求各不相同。
在阳极选型环节，海洋场景需优先选用适配高氯离子环境的铝合金牺牲阳极，常用的为Al-Zn-In系、Al-Zn-In-Mg-Ti系，其中Al-Zn-In-Mg-Ti系阳极添加了镁、钛等合金元素，抗微生物腐蚀能力更强，适用于海洋生物附着密集的区域，如浅海码头、海上平台等；Al-Zn-In系阳极电流效率高、溶解均匀，适用于深海、海底管道等场景。选型时需结合场景的腐蚀强度、保护年限、构筑物表面积，计算阳极的数量、重量及布置间距，例如某海上风电导管架水下裸钢面积8000m²，位于高阻区，取保护电流密度140mA/m²，设计寿命25年，计算得阳极用量约12.8吨。同时，需根据构筑物的结构形态，选择合适的阳极形状，如钢桩、海底管道选用镯式、块状阳极，海洋平台选用板状、支架式阳极，船舶压载水舱选用小型块状阳极。
海洋场景下，被保护体的预处理需重点考虑海水腐蚀的特殊性，确保预处理效果满足阳极安装要求。对于钢桩、海洋平台等外露构筑物，预处理需采用喷砂除锈，达到Sa2.5级标准，去除表面的铁锈、氧化皮、油污及海洋生物附着物，露出金属基体；对于海底管道、船舶船体等水下构筑物，预处理需在陆地完成，除锈后及时涂覆底层防腐涂层，避免运输、安装过程中受到海水侵蚀；对于焊接接头、法兰等关键部位，需额外打磨清理，确保连接面洁净，降低接触电阻。预处理完成后，需在非连接区域补涂防腐涂层，涂层厚度需符合设计要求，避免非保护区域腐蚀，减轻阳极的保护负担。
不同海洋场景的阳极安装方法存在差异，需结合场景特点优化安装工艺，确保阳极固定牢固、电流传输顺畅。海洋钢桩场景的安装要点：钢桩作为码头、桥梁的核心承重结构，腐蚀主要集中在水下全浸区、潮差区，阳极需优先安装在低水位以下≥1.2m、距泥面≥1.5m的区域，避开潮差区（干湿交替带），减少阳极消耗。安装时采用水下焊接方式，将块状阳极沿钢桩周向均匀分布，每桩周向布置4-8块，纵向间距3-5m，焊接时采用铜热熔焊（Cadweld/Exoweld）连接阳极芯棒与主电缆，确保焊点饱满光滑、无气孔，连接电阻<0.01Ω。焊接完成后，对焊点进行三重防腐处理：涂覆厚层导电环氧密封膏、覆盖高性能热缩套（带热熔胶层）、缠裹耐海水双屏蔽电缆，防止焊点被海水腐蚀。
海洋平台场景的安装要点：海洋平台结构复杂，包括导管架、平台甲板、桩靴等部位，腐蚀风险较高，阳极需采用支架式安装，支架高度距平台结构表面10-15cm，避免电流被屏蔽。根据平台结构分段布置阳极，每10-15米一组，全浸区密集布设，飞溅区通过支架固定阳极确保稳定性，平台底部桩靴、泥面附近密集布设阳极，克服深层砂层、岩层区域的高电阻率影响。阳极与平台结构的连接可采用焊接或螺栓固定，螺栓选用钛合金材质，避免异种金属接触导致电偶腐蚀，连接部位涂覆导电膏，外包绝缘防腐层。
海底管道场景的安装要点：海底管道长期处于全浸海水环境，受水流冲刷、泥沙淤积影响较大，阳极优先选用镯式阳极，分体安装，用钛合金抱箍锁紧，确保360°贴合管道，避免水流冲击导致阳极松动。每公里管道布置8-12支阳极，间距80-120m，安装时需确保阳极与管道表面贴合紧密，连接电阻<0.01Ω，同时在阳极表面缠裹防海生物附着带，防止海洋生物附着阻碍电流输出。管道铺设过程中，需保护阳极不受机械损伤，避免阳极表面破损导致提前失效。
船舶场景的安装要点：船舶船体、压载水舱等部位的腐蚀主要来自海水浸泡、海水冲击及压载水的腐蚀，阳极需根据船舶结构合理布置。船体水下部分选用块状阳极，沿船体龙骨、船底均匀分布，间距2-4m，避免影响船舶航行；压载水舱选用小型块状阳极（如AT-1型，500×(115+135)×130mm，23.0kg），均匀布置在舱内底部，与舱壁焊接连接，确保保护电位均匀。安装时需注意避免阳极遮挡船舶的推进器、舵等关键部件，焊接时控制焊接电流，避免高温烧损船体钢板。
海洋环境下的阳极安装，还需注意施工环境的特殊性，做好安全防护和施工质量控制。水下安装时，施工人员需具备相应的水下作业资质，佩戴专业的水下防护装备，确保施工安全；焊接作业需在水下无水环境中进行，避免海水影响焊接质量；安装过程中，需用水平仪、卷尺等工具精准定位阳极位置，确保布置均匀、间距符合设计要求；安装完成后，需进行水下检测，确认阳极固定牢固、连接可靠，无松动、破损。
海洋环境下的阳极维护，需结合海洋环境的腐蚀特点，制定高频次、针对性的维护计划，确保阳极持续发挥保护作用。日常维护主要包括以下内容：一是定期巡检，船舶每次靠港、海洋平台每月巡检一次，检查阳极外观、海生物附着情况、电缆连接状态，及时清理阳极表面的海生物、泥沙等附着物，避免阻碍电流输出；二是定期检测，每6个月进行一次全面检测，包括被保护体的保护电位、阳极剩余厚度、接地电阻，采用参比电极（银/氯化银电极优先，抵抗海水干扰）测量电位，确保电位稳定在-0.85~-1.10V（vs.Cu/CuSO₄）；三是极端天气应对，台风、风暴潮等极端天气后，增加临时检测，排查阳极是否因碰撞、冲刷导致松动、破损，及时修复或更换；四是阳极更换，当阳极剩余重量≤初始重量的20%，或保护电位连续3次检测正于-0.85V，整改后仍不达标时，需及时更换阳极，更换时选用同型号、同规格阳极，施工工艺与初始安装一致，更换后重新检测验收。

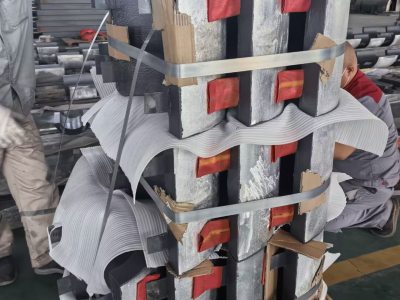

此外，海洋场景下使用铝合金牺牲阳极，还需注意以下特殊事项：一是避免异种金属接触，钢-铝连接处需加铝垫片，禁止直接用碳钢螺栓固定，防止电偶腐蚀；二是控制阳极的溶解速度，避免阳极局部坑蚀，若发现阳极局部穿孔、溶解不均匀，需排查阳极质量或安装位置，及时更换优质阳极；三是防范杂散电流干扰，海洋工程附近若有高压输电线、电气化铁路，需每半年检测杂散电流，若发现杂散电流导致阳极异常消耗，需安装极性排流器将杂散电流导走；四是阳极的储存与运输，海洋工程用阳极多为大型块状、镯式阳极，储存时需放在干燥、通风的仓库，避免雨水浸泡、潮湿环境引发自腐蚀，运输时避免剧烈碰撞，用木箱或托盘包装，防潮纸包裹，箱内填充防震材料，与酸碱物质隔离存放。
结合实际案例，温州LNG接收站码头工程采用AI-3型130kg铝合金牺牲阳极，沿钢管桩周向均匀布置，间距3m，安装后腐蚀速率降低80%以上，保护年限超25年，全生命周期成本节省320万元，维护时间减少120天，充分体现了铝合金牺牲阳极在海洋工程中的应用优势。实践证明，只要根据海洋不同场景的特点，精准选型、规范安装、科学维护，就能充分发挥铝合金牺牲阳极的阴极保护作用，有效延长海洋工程设施的使用寿命，降低防腐维护成本，保障海洋工程的安全稳定运行。
