埋地石油管道用锌合金牺牲阳极使用方法

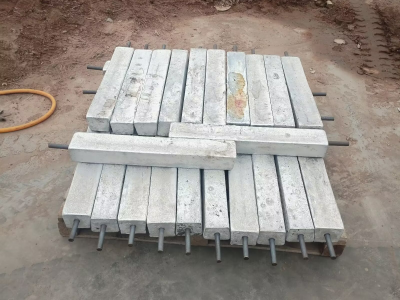

锌合金牺牲阳极凭借电化学性能稳定、环境适应性强、免维护等优势，是埋地石油管道阴极保护的核心方案，广泛应用于长输石油管道、油田集输管道等场景。其使用方法需严格遵循“选型适配、规范安装、精准检测、科学运维”的原则，结合管道敷设环境、土壤参数等因素，确保保护效果全覆盖、无盲区，有效延长管道使用寿命。本文详细介绍埋地石油管道用锌合金牺牲阳极的完整使用方法，涵盖选型、预处理、安装、检测、运维全流程，为现场施工和后期管理提供可落地的操作指南。
首先是选型方法，选型的核心是匹配管道敷设环境和管道规格，避免阳极与场景不适配导致保护失效或阳极浪费。第一步需检测土壤参数，重点测量土壤电阻率、酸碱度（pH值）、含盐量，这三个参数直接决定阳极材质和规格的选择。对于中低电阻率土壤（15-50Ω·m），如平原耕地、戈壁荒漠等区域，优先选用锌-铝-镉合金阳极（Al:0.3%-0.6%，Cd:0.05%-0.12%），该材质开路电位≤-1.05V(SCE)，工作电位≤-1.03V(SCE)，实际电容量≥530A·h/kg，电流效率≥65%，能稳定输出保护电流；对于高电阻率土壤（＞50Ω·m），需选用同材质阳极，但需搭配填包料（石膏、膨润土、无水硫酸钠配比75:20:5），降低阳极与土壤的接触电阻，确保电流输出稳定；对于强酸性土壤（pH＜2），需替换为锌-铝-铟合金阳极，搭配缓蚀剂，避免阳极发生严重自腐蚀，延长阳极使用寿命。
阳极规格选择需结合管道管径和腐蚀风险，长输石油管道（管径≥DN500，长度＞100km）腐蚀范围广，优先选用10kg、20kg、50kg块状锌合金阳极，便于分布式布置；油田集输管道（管径≤DN300，长度＜10km）可选用10kg、20kg块状阳极，采用集中式布置，减少施工工作量。对于管道内壁腐蚀防护，需选用带状锌合金阳极（宽度30-50mm，厚度2-3mm），适配管道内壁尺寸，便于焊接固定。选型完成后，需核对阳极的出厂检测报告，确认材质成分、电化学性能、尺寸偏差等指标符合GB/T 4950-2020《锌及锌合金牺牲阳极》标准，避免使用不合格产品。
其次是阳极预处理方法，预处理的目的是清除阳极表面的氧化层、油污和杂质，确保阳极与填包料、电解质充分接触，降低接触电阻，提升电流输出效率。预处理步骤分为三步：第一步，用角磨机或砂纸打磨阳极表面，直至露出均匀的金属光泽，去除表面氧化皮和锈蚀，打磨过程中避免过度打磨导致阳极尺寸偏差，打磨后用干净的棉布擦拭表面，去除粉尘；第二步，用无水乙醇或丙酮擦拭阳极表面，清除油污和有机物杂质，确保表面无油污、无残留，避免油污阻碍电流传导；第三步，检查阳极电缆接头，确保接头无松动、无破损，若接头存在氧化或破损，需用砂纸打磨接头表面，重新焊接牢固，并用绝缘胶带包裹密封，防止土壤水分渗入导致接头腐蚀。预处理完成后，阳极需在干燥、通风的环境中存放，避免再次受潮、锈蚀，存放时间不宜超过72小时，若存放时间过长，需重新进行预处理。
然后是安装方法，埋地石油管道用锌合金阳极的安装分为分布式布置和集中式布置两种，需根据管道类型灵活选择，安装过程需严格遵循施工规范，确保安装质量。分布式布置适用于长输石油管道，安装步骤如下：第一步，根据管道走向和设计间距（常规20-50m，弯头、三通、阀门等易腐蚀部位加密至10-15m），确定阳极安装位置，用挖掘机开挖阳极坑，坑的尺寸根据阳极规格确定，通常为阳极尺寸的1.5-2倍，深度≥1.2m（超过当地冻土层厚度），避免冬季土壤冻结导致阳极与电解质接触不良；第二步，在阳极坑底部铺设20cm厚的填包料，填包料需均匀铺设，轻压密实，避免出现空隙；第三步，将预处理好的阳极放入阳极坑，确保阳极垂直放置，阳极顶部距离地面≥1.0m，阳极电缆朝向管道方向，避免电缆扭曲、受压；第四步，在阳极周围分层填充填包料，每填充20cm厚，轻压密实一次，直至填包料与地面平齐，确保阳极完全被填包料包裹，无裸露部位；第五步，采用铝热焊工艺将阳极电缆与管道钢体连接，焊接时需确保焊接牢固，接触电阻≤0.01Ω，焊接完成后，用绝缘胶带、热缩管和密封胶对连接部位进行多重密封，防止土壤水分渗入导致连接部位腐蚀；第六步，回填土壤，分层回填、压实，避免出现空洞，回填后在阳极安装位置设置标识桩，标注阳极编号、安装日期、规格等信息，便于后期巡检。
集中式布置适用于油田集输管道，安装步骤如下：第一步，在管道两端或分支节点确定阳极组安装位置，开挖阳极坑，坑的尺寸根据阳极组数量确定（每组3-5块块状阳极），深度≥1.2m；第二步，在坑底铺设填包料，将多块阳极均匀排列在填包料上，阳极之间间距≥50cm，避免阳极之间相互干扰；第三步，将所有阳极的电缆汇总，采用并联方式连接，再通过铝热焊与管道钢体连接，做好密封处理；第四步，填充填包料、回填土壤，设置标识桩，完成安装。安装过程中需注意避开地下电缆、给排水管道等障碍物，避免施工过程中造成损坏；在沙漠、戈壁等干旱区域，安装后需为填包料洒水，保持湿度在10%-30%，确保阳极电流输出稳定。
安装完成后，需进行严格的检测，确保阴极保护系统正常运行，检测方法主要包括保护电位检测、接触电阻检测和电流输出检测。保护电位检测采用参比电极法，将参比电极（饱和硫酸铜电极）埋设在阳极附近，测量管道钢体与参比电极之间的电位差，确保保护电位控制在-0.85V~-1.20V(vs CSE)，若电位不在该区间，需调整阳极间距或补充阳极数量；接触电阻检测采用毫欧表，测量阳极与管道钢体之间的连接电阻，确保接触电阻≤0.01Ω，若电阻过大，需重新焊接连接部位，清理接触表面的杂质；电流输出检测采用电流表，测量阳极的输出电流，确保每块阳极的输出电流符合设计要求（常规1-5A），若电流过小，需检查填包料湿度或阳极表面是否存在氧化、污染，及时处理。检测完成后，填写检测报告，记录检测数据、检测时间、检测人员等信息，作为后期运维的依据。
最后是运维管理方法，锌合金牺牲阳极采用免维护设计，但日常需定期巡检和检测，确保阳极性能稳定，延长使用寿命。巡检周期分为日常巡检和定期检测：日常巡检每3-6个月进行一次，重点检查阳极标识桩，确保标识清晰、无破损、无移位，检查阳极安装区域的土壤是否有塌陷、冲刷痕迹，若有塌陷，及时回填压实；定期检测每6-12个月进行一次，开挖局部阳极坑，测量阳极剩余重量，当阳极剩余重量不足初始重量的15%-20%时，及时更换阳极；同时，定期测量土壤电阻率、含水量、酸碱度等参数，若土壤电阻率升高，需补充填包料；若存在杂散电流干扰（如变电站、电气化铁路泄漏电流），需安装排流装置，减少杂散电流对阴极保护系统的影响。
运维过程中还需建立完整的运维档案，详细记录阳极安装位置、数量、规格、安装日期、预处理情况、检测数据、更换记录等信息，便于后期追溯和优化。对于沿海滩涂等潮间带区域的阳极，需加强密封防护，定期检查密封部位，避免海水浸泡导致填包料流失；对于沙漠、戈壁等干旱区域，需定期为填包料洒水，保持湿度稳定。此外，需定期清理阳极安装区域的杂物、杂草，避免杂物覆盖阳极，阻碍阳极与电解质的接触，影响保护效果。
需要注意的是，锌合金牺牲阳极的运输和储存也会影响其使用效果，运输过程中需做好防水、防潮、防碰撞处理，避免阳极受潮、锈蚀、破损；储存时需放在干燥、通风、阴凉的库房内，远离酸性、碱性物质，堆放高度不宜超过3层，避免阳极受压变形。安装施工人员需具备相应的专业资质，熟悉铝热焊、电位检测等操作技能，严格遵守施工安全规范，避免焊接过程中引发安全事故。总之，埋地石油管道用锌合金牺牲阳极的使用，需严格遵循“选型-预处理-安装-检测-运维”的全流程规范，才能充分发挥其防腐优势，为石油管道安全运行提供可靠保障。
