海底输油管道用锌合金牺牲阳极应用场景详解
海底输油管道是海上油气开发、跨海能源输送的核心设施，长期处于高盐度、高湿度、强冲刷、深水高压的海洋环境中，面临着比埋地管道更为严峻的腐蚀挑战。海水含盐量高（3.5%左右）、氯离子浓度高，会加速管道金属腐蚀；波浪冲刷、海流冲击会导致管道外壁涂层破损，暴露金属表面；海洋生物（如贝类、藻类）附着会阻碍管道表面防腐层发挥作用，同时引发局部腐蚀；深水高压环境还会加剧管道破损风险，一旦管道泄漏，会造成严重的海洋环境污染和经济损失。锌合金牺牲阳极凭借其良好的耐海水腐蚀性能、电流效率高、安装灵活、无需外接电源等优势，成为海底输油管道阴极保护的核心技术，广泛应用于浅海、深海等各类海底输油管道场景，有效抑制管道腐蚀，保障海上能源输送安全。
海底输油管道用锌合金牺牲阳极的应用，需充分考虑海洋环境的特殊性，结合管道敷设深度、海水流速、海洋生物分布等因素，进行针对性的选型、安装和防护。首先，在场景适配性方面，锌合金牺牲阳极适用于浅海（水深＜50m）、深海（水深50-1000m）等各类海底环境，尤其适合海水流速≤2m/s的区域；对于海水流速＞2m/s的强冲刷区域，需采用高强度锌合金阳极（如锌-铝-铟合金，抗拉强度＞200MPa），并搭配防冲刷护罩，避免阳极因波浪冲刷导致表面破损。此外，对于海底油污污染区域，锌合金阳极的耐油污腐蚀性能优异，可有效抵御原油中硫化物、有机酸的侵蚀，确保阳极性能稳定。

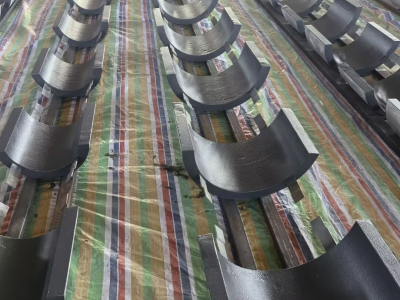

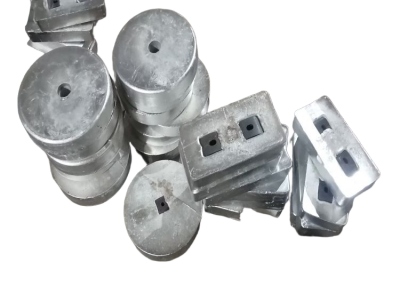

在选型方面，海底输油管道优先选用镯式、块状和带状锌合金阳极，根据管道规格和安装位置灵活选择：镯式阳极主要用于管道外壁整体保护，缠绕在管道外壁，与管道紧密贴合，规格根据管径确定（如DN300管道选用直径320mm、重量20kg的镯式阳极），间距控制在20-50m，管道弯头、接口等易腐蚀部位，间距加密至10-15m；块状阳极主要用于管道分支节点、阀门等局部保护，采用焊接或螺栓固定在管道表面，每处设置2-3块，确保局部保护到位；带状阳极主要用于管道内壁保护，尤其适用于大口径海底输油管道，通过焊接固定在管道内壁，宽度50mm、厚度3mm，长度根据管道长度分段铺设，可有效抵御管道内壁的腐蚀。
材质方面，海底输油管道用锌合金阳极优先选用锌-铝-镉合金和锌-铝-铟合金，其中锌-铝-镉合金适用于浅海环境（水深＜50m），其开路电位≤-1.05V(SCE)，工作电位≤-1.00V(SCE)，实际电容量≥780A·h/kg，电流效率≥95%，能够在浅海高盐度环境中稳定输出保护电流；锌-铝-铟合金适用于深海环境（水深≥50m），其抗拉强度高、耐高压性能好，可承受深海高压（10MPa以上），同时具备良好的耐海水腐蚀性能，避免阳极因高压导致破损。此外，阳极表面需进行防腐处理，涂覆环氧树脂涂层（厚度0.5-1mm），增强阳极的耐冲刷性和耐腐蚀性，延长阳极使用寿命。
安装施工方面，海底输油管道用锌合金阳极的安装分为陆上预制和水下安装两个环节。陆上预制阶段，将镯式阳极缠绕在管道外壁，采用不锈钢绑扎带或焊接方式固定，确保阳极与管道表面紧密贴合，间隙≤2mm，电缆与阳极、管道的连接采用密封接头，做好防水密封处理；块状和带状阳极在陆上完成预处理和固定，确保安装牢固。水下安装阶段，采用潜水员或水下机器人进行作业，将预制好阳极的管道铺设至海底设计位置，调整阳极位置，确保阳极与海水充分接触，避免被海底泥沙覆盖；对于深海管道，需采用锚定装置固定阳极，避免因海流冲击导致阳极移位。安装完成后，需进行水下检测，检查阳极安装位置、固定情况和密封部位，确保无移位、无破损、密封良好。
防冲刷和海洋生物附着防护是海底输油管道用锌合金阳极应用的重点。针对波浪冲刷，除选用高强度阳极和涂覆耐冲刷涂层外，还可在阳极外侧安装金属或混凝土护罩，护罩上预留通水孔，既不影响阳极与海水的接触，又能阻挡波浪直接冲刷阳极表面，减少冲刷损伤；对于海水流速过快的区域，可优化阳极安装角度，将阳极安装在管道的背浪侧，减少波浪直接冲击。针对海洋生物附着，定期采用水下机器人清理阳极表面的贝类、藻类等生物，避免生物附着阻碍阳极与海水的接触，降低电流输出效率；同时，可在阳极表面涂覆防生物附着涂层，减少生物附着。
运维管理方面，海底输油管道用锌合金牺牲阳极的运维难度较大，需采用水下检测技术，每1-3个月用水下机器人检查阳极的表面状况、固定情况和消耗情况，测量阳极剩余重量和保护电位；每6个月检测阳极电流输出情况，确保电流输出稳定，保护电位控制在-0.85V~-1.20V(vs CSE)，电位波动范围≤±0.05V。当阳极剩余重量不足初始重量的15%-20%时，需进行水下更换阳极，更换时采用水下焊接工艺，确保连接牢固、密封良好。同时，定期测量海水盐度、温度、流速等参数，若海水温度超过50℃，需采取降温措施，避免阳极极性逆转；若存在杂散电流（如海上平台泄漏电流），需安装排流装置，减少杂散电流干扰。
海底输油管道用锌合金牺牲阳极的应用，能够有效延长管道使用寿命，通常可将管道寿命延长至25年以上，较未保护管道寿命提升2倍以上，同时降低管道泄漏风险，减少海洋环境污染。例如，某深海输油管道项目（水深300m），采用锌-铝-铟合金镯式阳极，间距30m，搭配防冲刷护罩和防生物附着涂层，经过3年运维监测，阳极剩余重量均在初始重量的75%以上，管道保护电位稳定在-1.00V~-1.15V(vs CSE)，管道外壁无明显腐蚀和生物附着，保护效果显著。
需要注意的是，海底输油管道用锌合金阳极的运输和储存需做好防水、防潮处理，避免阳极受潮、锈蚀；水下安装施工人员需具备水下施工资质，熟悉水下焊接、定位等操作技能，严格遵守海洋施工安全规范；在台风、暴雨、强洋流等恶劣天气下，需暂停水下施工，确保施工安全和质量。总之，锌合金牺牲阳极在海底输油管道中的应用，需结合海洋环境的特殊性，做好选型、安装、防冲刷和运维工作，才能充分发挥其防腐优势，保障海底输油管道的安全稳定运行。
